Tủ chống sét lan truyền là gì? Cấu tạo và chức năng

04/08/2023

Tủ chống sét lan truyền là thiết bị được dùng để bảo vệ nguồn điện và các thiết bị trong hệ thống điện khỏi các sự cố quá tải do sét đánh. Loại tủ này có cấu tạo tương tự như các loại tủ điện thông thường nhưng được trang bị thêm thiết bị cắt sét. Thông qua bài viết này, CVC sẽ cung cấp thêm cho bạn một số thông tin về loại tủ điện chống sét lan truyền.

Tủ chống sét lan truyền là gì?

Tủ chống sét lan truyền còn được gọi là tủ điện cắt lọc sét hay tủ thoát sét. Đây là loại tủ điện vừa có khả năng phân phối, điều khiển hệ thống điện vừa có khả năng cắt sét để bảo vệ các thiết bị điện trong trường hợp có sét đánh vào đường dây truyền tải điện.

Tủ điện chống sét lan truyền được sản xuất theo nhiều kích thước và mẫu mã khác nhau. Tủ thường được làm theo hình vuông hoặc hình chữ nhật. Bên cạnh đó, tùy vào chức năng chính tủ sẽ được chia theo nhiều loại khác nhau bao gồm tủ điện hạ thế chống sét, tủ điện tổng chống sét, tủ điện MSB chống sét,...

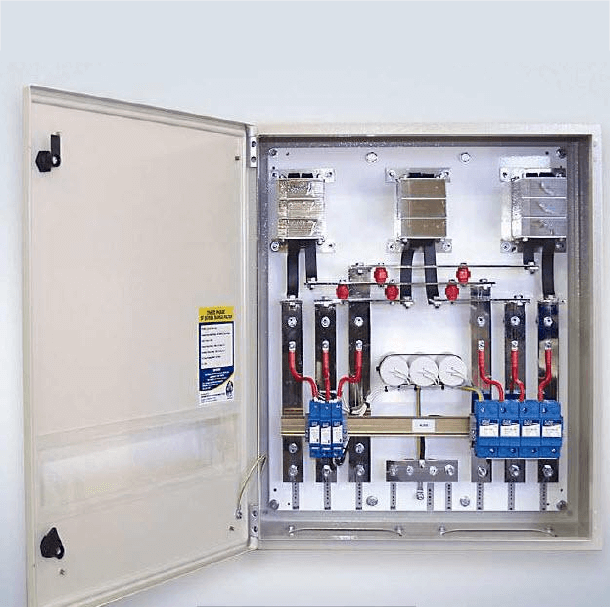

Tủ chống sét lan truyền còn được gọi là tủ điện cắt lọc sét hay tủ thoát sét

Cấu tạo của tủ điện tích hợp chống sét lan truyền

Tủ điện tích hợp chống sét lan truyền sẽ bao gồm hai bộ phận chính đó là vỏ tủ điện và các thiết bị điện bên trong. Vỏ tủ thường được làm bằng kim loại, tôn hoặc composite, có khả năng chống chịu các tác động của ngoại lực và môi trường rất tốt. Ngoài ra, vỏ tủ thường được sơn tĩnh điện nhằm gia tăng tính thẩm mỹ cho thiết bị và bảo vệ người dùng khỏi các sự cố giật, nhiễm điện.

Các thiết bị bên trong tủ chống sét tương tự như các loại tủ điện thông thường bao gồm aptomat, nút nhấn, rơ le, hệ thống đèn bấm, contactor; domino,... Tuy nhiên, loại tủ điện này sẽ được trang bị thêm thiết bị chống sét lan truyền SPD. Thiết bị SPD được chia thành 3 loại và mỗi loại sẽ phù hợp lắp đặt trong từng loại tủ điện riêng. Trong đó:

SPD loại 2: Thường được lắp đặt trong các loại tủ điện sử dụng trong mạng điện hạ thế. Chức năng chính của SPD loại 2 đó là ngăn ngừa sự lan truyền quá áp trong hệ thống tải.
SPD loại 1: Thường được lắp đặt trong các loại tủ điện công nghiệp dùng trong các xí nghiệp, nhà máy như tủ điện tổng, tủ điện MSSB.
SPD loại 3: Có khả năng cắt sét thấp nên thường được lắp đặt cùng SPD loại 2 để giúp tủ điện chống sét phát huy tối đa công năng.

Chức năng của tủ điện chống sét

Tủ chống sét là một thiết bị vô cùng quan trọng trong h ệ thống điện ở các công trình công cộng lớn. Dưới đây là một số chức năng chính của loại tủ điện này:

Đảm bảo cấp nguồn liên tục cho hệ thống điện giúp cho quá trình sản xuất ở các xí nghiệp diễn ra liên tục.
Chống rò rỉ điện, chống chập và chống giật, qua đó bảo vệ tính mạng của người dùng khi có các sự cố điện xảy ra.
Bảo vệ các thiết bị điều khiển, đóng ngắt mạch điện khỏi các tác nhân của môi trường.
Cắt sét SPD.
Xả sét DZ250.
Điều khiển và bảo vệ hệ thống phụ tải khỏi các sự cố ngắt mạch khi có các sự cố điện xảy ra.

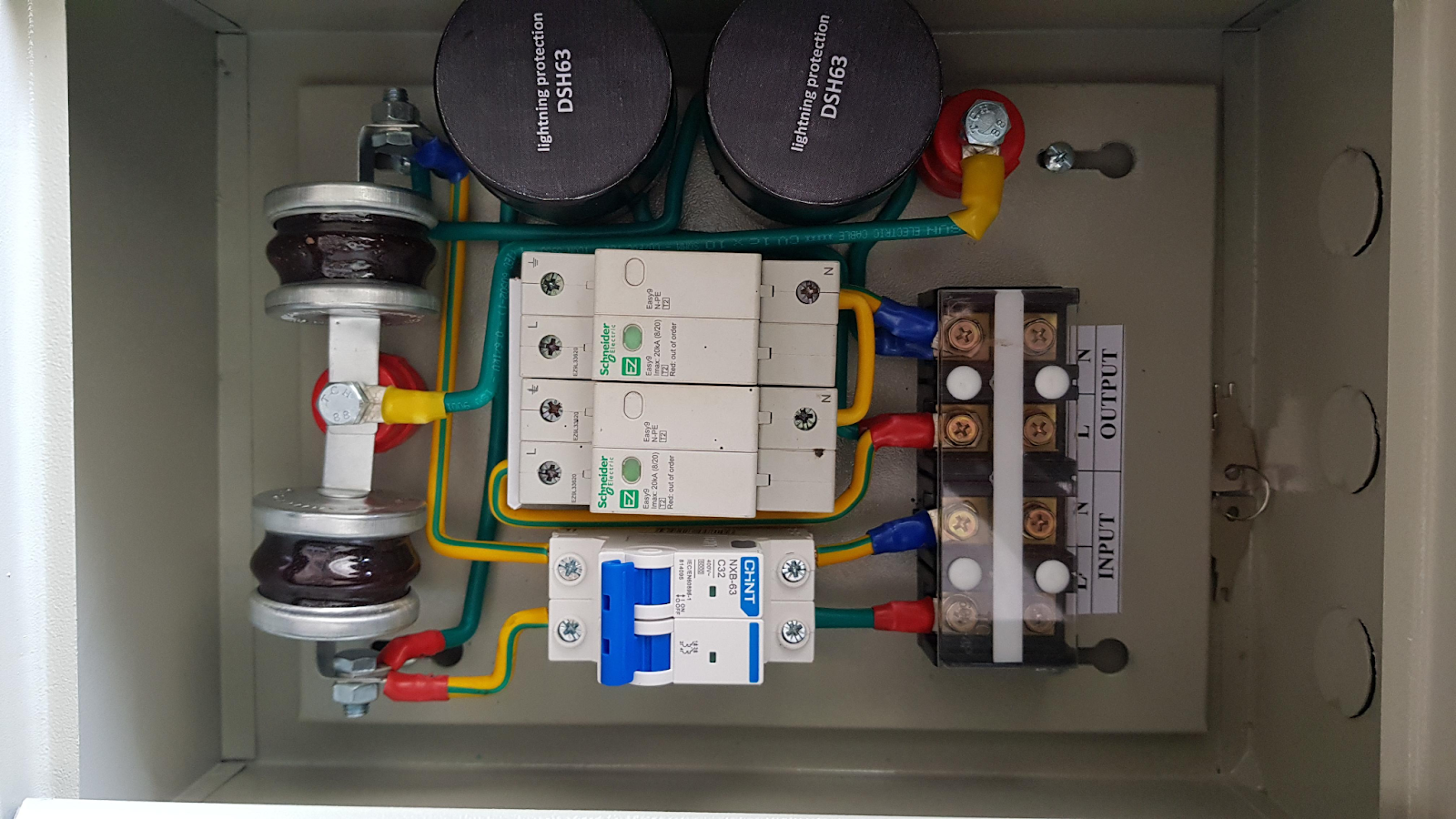

Tủ điện chống sét có công dụng điều khiển và bảo vệ hệ thống phụ tải khỏi các sự cố ngắt mạch

Hướng dẫn lắp đặt thiết bị chống sét lan truyền cho tủ điện

Quy trình lắp đặt thiết bị chống sét lan truyền cho tủ điện cần được thực hiện bởi những người có chuyên môn, được trang bị đầy đủ các đồ bảo hộ nhằm đảm bảo an toàn. Cách lắp đặt sẽ bao gồm những bước sau:

Bước 1 Xác định vị trí lắp thiết bị: Tùy theo từng loại tủ điện mà người thi công cần chọn vị trí lắp đặt thiết bị chống sét sao cho phù hợp. Thông thường, vị trí lắp đặt lý tưởng nhất đó là ở hai đầu đường truyền tín hiệu.
Bước 2 Tạo hệ thống nối đất: Bước này sẽ có ảnh hưởng trực tiếp đến khả năng chống sét của thiết bị nên cần thực hiện một cách cẩn thận và chính xác nhất
Bước 3 Lắp đặt thiết bị cắt sét và thiết bị cắt sét: Người thi công cần lựa chọn cách lắp đặt sao cho phù hợp với hệ thống điện trong tủ điện. Khi thực hiện, nguồn điện phải được ngắt để đảm bảo an toàn cho người thi công.

Việc lắp đặt thiết bị chống sét cần phải thực hiện theo đúng quy trình trên. Bên cạnh đó, người thi công cần lưu ý một số vấn đề sau đây:

Sử dụng thiết bị cắt sét 1 pha hoặc 3 pha lắp song song vào át tổng nguồn điện. Sau đó, người thi công cần kết nối vào bãi tiếp địa điện trở dưới 4 Ôm.
Khi lắp đặt cần siết chặt các đầu cos, phụ kiện,... để đảm bảo an toàn.
Thông số thiết bị cần đảm bảo phù hợp với hệ thống điện.
Lắp đặt đúng thứ tự thiết bị với type 1 - 2 - 3 tương ứng tủ chính – tủ nhánh – tủ phòng.

Quy trình lắp đặt thiết bị chống sét lan truyền cho tủ điện gồm 3 bước

CVC - Đơn vị cung cấp thiết bị chống sét lan truyền chất lượng

Nếu bạn đang tìm đơn vị phân phối thiết bị chống sét lan truyền chất lượng thì hãy liên hệ với Công ty TNHH Thương Mại Dịch Vụ Châu Vĩnh Cường. CVC đã có hơn 12 năm hoạt động trong lĩnh vực cung cấp các sản phẩm tự động hóa, thiết bị cầu chì công nghiệp, thiết bị chống sét lan truyền,...

Thiết bị chống sét lan truyền của CVC được sản xuất theo quy trình đạt chuẩn, đảm bảo có chất lượng đạt chuẩn. Bên cạnh đó, thiết bị chống sét của CVC đều là sản phẩm của các thương hiệu nổi tiếng và có nguồn gốc xuất xứ rõ ràng.

Thiết bị chống sét của CVC còn có đa dạng mẫu mã chủng loại với nhiều mức điện áp sử dụng khác nhau. Khi đến CVC, khách hàng sẽ được đội ngũ nhân viên tư vấn và hỗ trợ nhiệt tình. Đội ngũ chuyên viên của CVC đều là những người được đào tạo bài bản và đã có nhiều năm kinh nghiệm trong nghề. Do đó, họ sẽ tư vấn cho khách hàng những sản phẩm phù hợp nhất với nhu cầu sử dụng.

Ngoài ra, thiết bị chống sét của CVC còn có giá thành hợp lý, cạnh tranh nhất trên thị trường. Mọi sản phẩm còn có chính sách bảo hành, đổi trả rõ ràng. Khi mua hàng tại CVC, khách hàng sẽ được trải nghiệm chất lượng dịch vụ và sản phẩm tốt nhất.

Thiết bị chống sét lan truyền của CVC được sản xuất theo quy trình đạt chuẩn

Bài viết trên đây là một số thông tin về tủ chống sét lan truyền. Đây là loại tủ điện được ứng dụng trong nhiều công trình công cộng khác nhau nhằm đảm bảo an toàn cho hệ thống phụ tải trước các sự cố về sét đánh. Nếu khách hàng đang có nhu cầu mua các loại thiết bị chống sét chất lượng để lắp đặt cho tủ điện thì hãy liên hệ với Công ty TNHH Thương Mại Dịch Vụ Châu Vĩnh Cường để được hỗ trợ.
